G型单螺杆泵

 G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵"莫诺泵"《MONOPUMPS》，德国称"偏心转子泵"。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的G型单螺杆泵，质量可靠，实行三包，价格也相对较低，同时确保备件的正常供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。


上一个：GF型不锈钢卫生级单螺杆泵上一个：I-1B系列浓浆泵

G型单螺杆泵

G型单螺杆泵产品概述

      G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵"莫诺泵"《MONOPUMPS》，德国称"偏心转子泵"。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的G型单螺杆泵，质量可靠，实行三包，价格也相对较低，同时确保备件的正常供应。





G型单螺杆泵型号意义

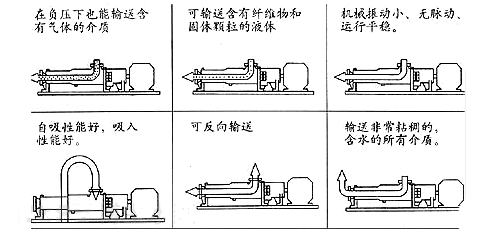

G型单螺杆泵使用范围



      G型单螺杆泵由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。

　　因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。

　　单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120℃，如果需输送120℃-350℃高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。

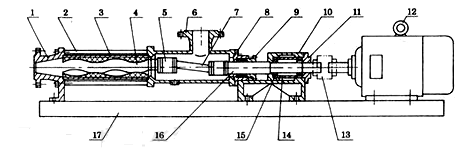

1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体


7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机


13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座



G型单螺杆泵性能参数

型号

流量
(m3/h)

压力
(Mpa)

允许
高转数
(r/min)

电机
功率
(kw)

必需汽
蚀余量
(m)

进口法
兰通径
(mm)

出口法
兰通径
(mm)

允许颗
粒直径
(mm)

允许纤
维长度
(mm)

G20-1

0.8

0.6

960

0.75

4

25

25

1.5

25

G20-2

1.2

1.5

G25-1

2

0.6

960

1.5

32

25

2

30

G25-2

1.2

2.2

G30-1

5

0.6

960

2.2

50

40

2.5

35

G30-2

1.2

3

G35-1

8

0.6

960

3

65

50

3

40

G35-2

1.2

4

G40-1

12

0.6

960

4

80

65

3.8

45

G40-2

1.2

5.5

G50-1

20

0.6

960

5.5

4.5

100

80

5

50

G50-2

1.2

7.5

G60-1

30

0.6

720

11

5

125

100

6

60

G60-2

1.2

15

G70-1

45

0.6

720

11

150

125

8

70

G70-2

1.2

18.5

G85-1

65

0.6

630

15

150

150

10

80

G85-2

1.2

30

G105-1

100

0.6

500

30

200

200

15

110

G105-2

1.2

55

G135-1

150

0.6

400

45

250

250

20

150

G135-2

1.2

90

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参

型号

压力0.3Mpa

压力0.6Mpa

可调转数

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

G20-1

960

0.96

0.75-6级

960

0.8

0.75-6级

125～1250

0.1～1.5

1.1

720

0.8

0.55-8级

720

0.5

0.75-8级

510

0.4

0.55-4级/齿轮箱

510

0.3

0.75-4级/齿轮箱

G25-1

960

2.4

0.75-6级

960

2

1.5-6级

125～1250

0.1～3

1.5

720

1.5

0.55-8级

720

1.27

1.1-8级

510

1.08

0.55-4级/齿轮箱

510

0.9

1.1-4级/齿轮箱

G30-1

960

3.6

1.5-6级

960

3

2.2-6级

125～1250

0.2～4

2.2

720

2.28

1.1-8级

720

1.9

1.5-8级

510

1.63

1.1-4级/齿轮箱

510

1.35

1.5-4级/齿轮箱

G35-1

720

4.8

2.2-8级

720

4.04

3-8级

125～890

0.3～5

3

510

3.36

1.5-4级/齿轮箱

510

2.8

2.2-4级/齿轮箱

380

1.92

1.1-4级/齿轮箱

380

1.60

1.5-4级/齿轮箱

G40-1

510

6.8

2.2-4级/齿轮箱

510

5.6

3-4级/齿轮箱

125～890

0.3～10

4

380

5.1

1.5-4级/齿轮箱

380

4

2.2-4级/齿轮箱

252

2.65

1.1-6级/齿轮箱

252

2.2

1.5-6级/齿轮箱

G50-1

510

13.8

4-4级/齿轮箱

510

11.5

5.5-4级/齿轮箱

80～750

1～18

5.5

380

10.2

4-4级/齿轮箱

380

7.5

5.5-4级/齿轮箱

252

5.6

3-6级/齿轮箱

252

4.4

5.5-6级/齿轮箱

G60-1

510

20.8

7.5-4级/齿轮箱

510

16

11-4级/齿轮箱

63～630

1～20

11

380

15.6

7.5-4级/齿轮箱

380

12

11-4级/齿轮箱

252

7.8

5.5-6级/齿轮箱

252

6

7.5-6级/齿轮箱

G70-1

510

26

11-4级/齿轮箱

510

20

11-4级/齿轮箱

56～560

1～22

11

380

17

7.5-4级/齿轮箱

380

13

11-4级/齿轮箱

252

9.1

7.5-6级/齿轮箱

252

7

7.5-6级/齿轮箱

G85-1

380

32

11-4级/齿轮箱

380

25

15-4级/齿轮箱

37～370

2～24

15

252

21

7.5-6级/齿轮箱

252

16

11-6级/齿轮箱

189

11

5.5-8级/齿轮箱

189

8

11-8级/齿轮箱

G105-1

380

80

15-4级/齿轮箱

380

65

22-4级/齿轮箱

29～290

3～50

22

252

44

15-6级/齿轮箱

252

34

22-6级/齿轮箱

189

29

11-8级/齿轮箱

189

22

15-8级/齿轮箱

G135-1

380

132

37-4级/齿轮箱

380

120

45-4级/齿轮箱

18～180

3～56

45

252

95

30-6级/齿轮箱

252

80

37-6级/齿轮箱

189

65

18.5-6级/齿轮箱

189

53

30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号

压力0.8Mpa

压力1.2Mpa

可调转数

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

G20-2

960

0.96

1.5-6级

960

0.8

1.5-6级

125～1250

0.1～1.5

1.5

720

0.8

1.1-8级

720

0.5

1.5-8级

510

0.4

1.1-4级/齿轮箱

510

0.3

1.1-4级/齿轮箱

G25-2

960

2.4

1.5-6级

960

2

2.2-6级

125～1250

0.1～3

2.2

720

1.5

1.1-8级

720

1.27

1.5-8级

510

1.08

1.1-4级/齿轮箱

510

0.9

1.5-4级/齿轮箱

G30-2

960

3.6

3-6级

960

3

3-6级

125～1250

0.2～4

3

720

2.28

1.5-8级

720

1.9

2.2-8级

510

1.63

1.5-4级/齿轮箱

510

1.35

2.2-4级/齿轮箱

G35-2

720

4.8

3-8级

720

4.04

4-8级

125～890

0.3～5

4

510

3.36

2.2-4级/齿轮箱

510

2.8

3-4级/齿轮箱

380

1.92

1.5-4级/齿轮箱

380

1.60

2.2-4级/齿轮箱

G40-2

510

6.8

4-4级/齿轮箱

510

5.6

5.5-4级/齿轮箱

125～890

0.3～10

5.5

380

5.1

3-4级/齿轮箱

380

4

4-4级/齿轮箱

252

2.65

2.2-6级/齿轮箱

252

2.2

3-6级/齿轮箱

G50-2

510

13.8

5.5-4级/齿轮箱

510

11.5

7.5-4级/齿轮箱

80～750

1～18

7.5

380

10.2

4-4级/齿轮箱

380

7.5

5.5-4级/齿轮箱

252

5.6

3-6级/齿轮箱

252

4.4

5.5-6级/齿轮箱

G60-2

510

20.8

15-4级/齿轮箱

510

16

15-4级/齿轮箱

63～630

1～20

15

380

15.6

11-4级/齿轮箱

380

12

15-4级/齿轮箱

252

7.8

7.5-6级/齿轮箱

252

6

11-6级/齿轮箱

G70-2

510

26

15-4级/齿轮箱

510

20

18.5-4级/齿轮箱

56～560

1～22

18.5

380

17

11-4级/齿轮箱

380

13

15-4级/齿轮箱

252

9.1

11-6级/齿轮箱

252

7

11-6级/齿轮箱

G85-2

380

32

18.5-4级/齿轮箱

380

25

22-4级/齿轮箱

37～370

2～24

22

252

21

15-6级/齿轮箱

252

16

18.5-6级/齿轮箱

189

11

15-8级/齿轮箱

189

8

15-8级/齿轮箱

G105-2

380

80

30-4级/齿轮箱

380

65

37-4级/齿轮箱

29～290

3～50

37

252

44

30-6级/齿轮箱

252

34

30-6级/齿轮箱

189

29

22-8级/齿轮箱

189

22

22-8级/齿轮箱

G135-2

380

132

55-4级/齿轮箱

380

120

75-4级/齿轮箱

18～180

3～56

75

252

95

55-6级/齿轮箱

252

80

75-6级/齿轮箱

189

65

37-8级/齿轮箱

189

53

45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数

泵 型

流量
(m3/h)

工作压力(Mpa)

转数(r/min)

齿轮减速配套调速电机(kw)

G30-2

　～1

1.2

30～300

YCT160/4A-2.2

G35-2

　～2

1.2

30～300

YCT160/4A-2.2

G40-2

　～3

1.2

30～280

YCT160/4A-3

G50-1

　～4.5

0.6

28～280

YCT180/4A-4

G50-2

　～4.5

1.2

28～280

YCT200/4A-5.5

G60-1

　～6.5

0.6

25～250

YCT200/4A-5.5

G60-2

　～6.5

1.2

25～250

YCT200/4B-7.5

G70-1

　～8

0.6

25～250

YCT200/4B-7.5

G85-1

　～12.5

0.6

18～180

YCT225/4A-11

G105-1

　～20

0.6

14～140

YCT225/4B-15

G135-1

　～35

0.6

10～100

YCT250/4B-22
