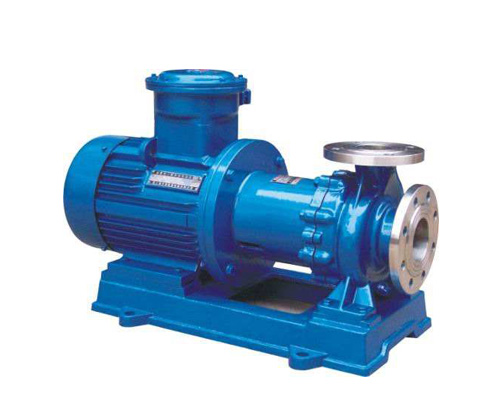

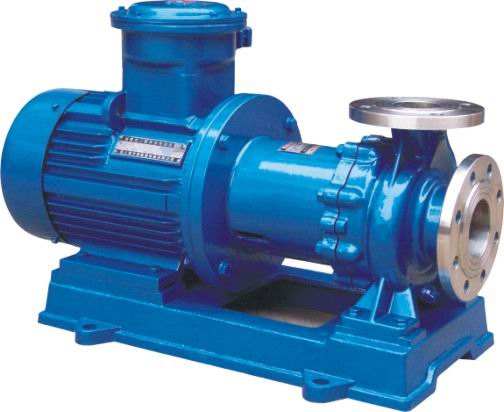

CQB型防爆磁力泵|磁力化工泵

CQB型磁力驱动泵磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品 八十年代末的水平相当,是cq型泵的补充和改进。 主要特点该过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想。 无泄漏输送腐蚀性介质的理想型,全国磁力泵联合设计的优化产品,可以直接取代ih型化工流程泵

CQB型防爆磁力泵|磁力化工泵


CQB型磁力驱动泵概述

      CQB型磁力驱动泵磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品 八十年代末的水平相当,是cq型泵的补充和改进。 主要特点该过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想 无泄漏输送腐蚀性介质的理想型,全国磁力泵联合设计的优化产品,可以直接取代ih型化工流程泵

CQB型磁力驱动泵适用范围

CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送100℃以下易燃、易爆、剧毒、贵重液体。采用磁力传动原理,无泄漏输送腐蚀性介质。流量:3.2-100m3/h  扬程:20-80m 功率:0.75-75KW

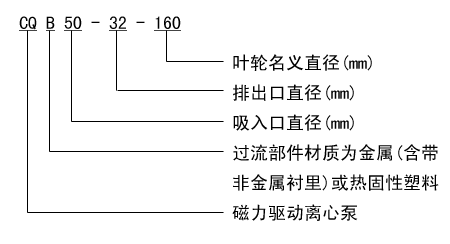

CQB型磁力驱动泵型号意义


CQB型磁力驱动泵性能参数

型号

流量 (m3/h)

扬程 (m)

转速 (r/min)

功率 (kw)

CQB32-20-125

3.2

20


1.1

CQB32-20-160

32


1.5

CQB40-25-105

6.3

12.5


1.1

CQB40-25-125

20


2.2

CQB40-25-160

32


3

CQB40-25-200

50


5.5

CQB50-40-85

12.5

8


1.1

CQB50-32-105

12.5


1.5

CQB50-32-125

20


3

CQB50-32-160

32


4

CQB50-32-200

50


7.5

CQB50-32-250

80


18.5

CQB65-50-125

25

20

2900

4

CQB65-50-160

32


7.5

CQB65-40-200

50


15

CQB65-40-250

80


22

CQB80-65-125

50

20


7.5

CQB80-65-160

32


15

CQB80-50-200

50


22

CQB80-50-250

80


37

CQB100-80-125

100

20


15

CQB100-80-160

32


22

CQB100-65-200

50


37

CQB100-65-250

80


55

CQB150-150-200

200

50


55

CQB200-200-400

400

32

1450

75

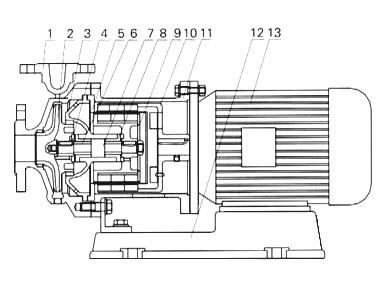

CQB型磁力驱动泵结构图



1

泵体

2

叶轮

3

轴承体

4

止推环

5

隔离套

6

轴套

7

泵轴

8

轴承

9

内磁钢总成

10

外磁钢总成

11

联接架

12

底座

13

电机

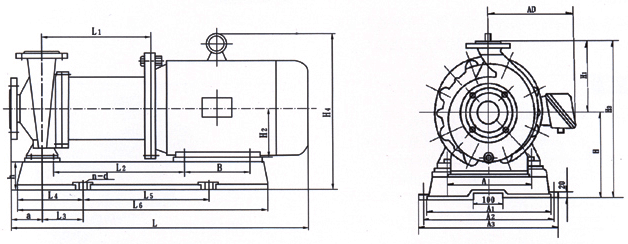

CQB型磁力驱动泵安装尺寸

型号

A

AD

B

L

L1

H1

H2

a

A1

A2

A3

H

H3

H4

L2

L3

L4

L5

L6

h

n-d

CQB32-20-125

125

150

100

458

133

120

90

65














CQB32-20-160

140

155

100

483

143

160

90

65














CQB40-25-105

125

150

100

458

133

120

90

65














CQB40-25-125

140

155

125

508

143

160

112

65














CQB40-25-160

160

180

140

706

230

160

112

80

300

330

360

197

357

342

263

40

120

320

560

75

4-ф17

CQB40-25-200

261

210

140

821

275

160

132

80

350

380

410

232

392

415

329

87

160

325

645

50

4-ф22

CQB50-40-85

125

150

100

458

133

120

90

80














CQB50-32-105

140

155

125

508

143

160

112

80














CQB50-32-125

160

180

140

706

234

160

112

80

300

330

360

197

337

342

263

40

120

320

560

75

4-ф17

CQB50-32-160

190

190

140

800

290

160

112

80

300

330

360

217

377

370

344

43

120

415

655

100

4-ф17

CQB50-32-200

216

210

140

817

282

180

132

80

350

380

410

245

425

428

325

43

120

465

705

80

4-ф22

CQB50-32-250

254

255

210

987

337

225

160

100

380

410

440

300

525

525

397

55

150

550

850

80

4-ф22

CQB65-50-125

216

210

140

836

290

160

132

80

350

380

410

197

337

350

344

40

120

410

650

75

4-ф17

CQB65-50-160

216

210

140

836

290

160

132

80

350

380

410

217

377

400

344

40

120

410

650

75

4-ф17

CQB65-40-200

254

255

210

962

324

180

160

100

380

410

440

260

440

485

372

54

150

565

865

110

4-ф22

CQB65-40-250

279

285

241

1032

324

225

180

100

380

410

440

300

525

550

385

54

150

565

865

110

4-ф22

CQB80-65-125

216

210

140

817

282

160

132

81

350

380

410

217

377

457

325

43

120

465

705

80

4-ф17

CQB80-65-160

254

255

210

1013

350

180

160

100

380

410

440

260

440

485

423

98

210

395

815

90

4-ф22

CQB80-50-200

254

255

254

1086

380

200

160

100

380

410

440

260

460

485

451

50

210

450

870

90

4-ф22

CQB80-50-250

318

310

305

1251

390

225

200

125

470

500

530

320

545

595

476

127

210

490

910

110

4-ф22

CQB100-80-125

254

255

210

958

308

180

160

100

380

410

440

260

440

485

368

127

210

400

820

80

4-ф17

CQB100-80-160

254

255

254

1003

308

200

160

100

380

410

440

280

480

505

368

127

210

400

820

80

4-ф22

CQB100-65-200

318

310

305

1262

412

225

180

100

470

500

530

320

545

595

512

141

250

560

1060

130

4-ф28

CQB100-65-250

318

310

305

1290

412

250

200

125

470

500

530

340

590

645

512

141

250

560

1060

130

4-ф28

CQB型磁力驱动泵安装和使用

1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

3、CQB型磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、CQB型磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。



CQB型磁力驱动泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、CQB型磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

7、CQB型磁力驱动泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。

故障与排除方法

故障形式

产 生原因

排除方法

泵不出水

1.水泵反转
2.进水管道漏气
3.泵腔蓄水不足
4.电压太高,苣动时联轴器打滑
5.吸程太高
6.阀门没有打开

1.改变电讥接线
2.社绝漏气
3.增加蓄水量
4.调正电压
5.降低泵安装位置
6.校正或更?阀门

流量不足

1.吸入管径太小或淤塞
2.叶轮流道阻塞
3.扬程过高
4.转速不够

1.调换或清洗水管
2.清洗叶轮
3.开大出水阀
4.恢复额定转速

扬程过低

1.流量过大
2.转速太低

1.关小出水阀
2.恢复额定转速

噪音太大

1.轴严重磨损
2.轴承严重磨损
3.外磁钢或?磁钢与隔离套接触
4.密封环与叶轮研磨

1.更换泵轴
2.更换轴承
3.拆除泵头重新组装
4.更换止推环、密封环

漏 液

O型密封圈损坏

更换O型密封圈
