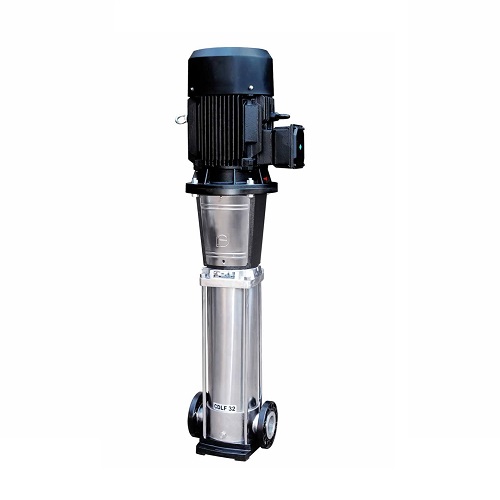

QDLF立式不锈钢多级泵
QDLF立式不锈钢多级泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。立式不锈钢多级泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。
QDLF立式不锈钢多级泵
立式不锈钢多级泵概述
QDLF立式不锈钢多级泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。立式不锈钢多级泵外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。
不锈钢多级泵产品特点
1、 采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、 由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、 泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、 整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。
5、 泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、 采用标准电机，用户可方便地根据需要配备电机。
7、 可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。
立式不锈钢多级泵产品用途供水
水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉：农田灌溉、喷灌、滴灌。
立式不锈钢多级泵使用条件
1、 介质温度：-15℃~+120℃。
2、 大环境温度：+40℃。
3、 大环境压力：10bar。
4、 大进口压力受大环境压力限制。
5、 当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。
输送介质
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、立式不锈钢多级泵泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。
电机选用电机为全封闭、风冷式二极标准电机防护等级：IP55 绝缘等级：F 标准电压（50Hz）：单相 220V， 三相 220V/380V

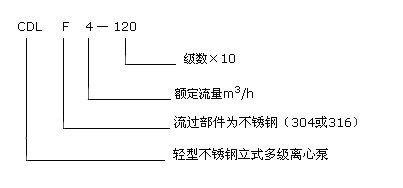

型号意义
例如：QDLF8-160*10
QDLF-立式多级冲压泵
8-额定流量
160-级数*10
性能参数
型号 | 扬程 | 流量 | 电机功率 | 转速 |
（m） | （m3/h） | （KW） | （r/min） | |
CDL1-2 | 11.5 | 1 | 0.37 | 2900 |
CDL1-3 | 17 | 1 | 0.37 | 2900 |
CDL1-4 | 22.5 | 1 | 0.37 | 2900 |
CDL1-5 | 28 | 1 | 0.37 | 2900 |
CDL1-6 | 33.5 | 1 | 0.37 | 2900 |
CDL1-7 | 39 | 1 | 0.37 | 2900 |
CDL1-8 | 45 | 1 | 0.55 | 2900 |
CDL1-9 | 51 | 1 | 0.55 | 2900 |
CDL1-10 | 57 | 1 | 0.55 | 2900 |
CDL1-17 | 95 | 1 | 1.1 | 2900 |
CDL1-19 | 106 | 1 | 1.1 | 2900 |
CDL1-21 | 117 | 1 | 1.1 | 2900 |
CDL1-23 | 128 | 1 | 1.1 | 2900 |
CDL1-25 | 139 | 1 | 1.5 | 2900 |
CDL1-27 | 150 | 1 | 1.5 | 2900 |
CDL1-30 | 166 | 1 | 1.5 | 2900 |
CDL1-33 | 183 | 1 | 2.2 | 2900 |
CDL1-36 | 200 | 1 | 2.2 | 2900 |
CDL2-2 | 15 | 2 | 0.37 | 2900 |
CDL2-3 | 22 | 2 | 0.37 | 2900 |
CDL2-4 | 30 | 2 | 0.55 | 2900 |
CDL2-5 | 37 | 2 | 0.55 | 2900 |
CDL2-6 | 45 | 2 | 0.75 | 2900 |
CDL2-7 | 52 | 2 | 0.75 | 2900 |
CDL2-9 | 67 | 2 | 1.1 | 2900 |
CDL2-11 | 82 | 2 | 1.1 | 2900 |
CDL2-13 | 98 | 2 | 1.5 | 2900 |
CDL2-15 | 112 | 2 | 1.5 | 2900 |
CDL2-18 | 136 | 2 | 2.2 | 2900 |
CDL2-22 | 165 | 2 | 2.2 | 2900 |
CDL2-26 | 198 | 2 | 3.0 | 2900 |
CDL3-2 | 9 | 3 | 0.37 | 2900 |
CDL3-3 | 14 | 3 | 0.37 | 2900 |
CDL3-4 | 19 | 3 | 0.37 | 2900 |
CDL3-5 | 23 | 3 | 0.37 | 2900 |
CDL3-6 | 28 | 3 | 0.55 | 2900 |
CDL3-7 | 32 | 3 | 0.55 | 2900 |
CDL3-8 | 37 | 3 | 0.75 | 2900 |
CDL3-9 | 42 | 3 | 0.75 | 2900 |
CDL3-10 | 47 | 3 | 0.75 | 2900 |
CDL3-11 | 51 | 3 | 1.1 | 2900 |
CDL3-12 | 55 | 3 | 1.1 | 2900 |
CDL3-13 | 60 | 3 | 1.1 | 2900 |
CDL3-15 | 69 | 3 | 1.1 | 2900 |
CDL3-17 | 79 | 3 | 1.5 | 2900 |
CDL3-19 | 88 | 3 | 1.5 | 2900 |
CDL3-21 | 98 | 3 | 2.2 | 2900 |
CDL3-23 | 107 | 3 | 2.2 | 2900 |
CDL3-25 | 116 | 3 | 2.2 | 2900 |
CDL3-27 | 124 | 3 | 2.2 | 2900 |
CDL3-29 | 133 | 3 | 2.2 | 2900 |
CDL3-31 | 142 | 3 | 3 | 2900 |
CDL3-33 | 151 | 3 | 3 | 2900 |
CDL3-36 | 168 | 3 | 3 | 2900 |
CDL4-2 | 15 | 4 | 0.37 | 2900 |
CDL4-3 | 24 | 4 | 0.55 | 2900 |
CDL4-4 | 32 | 4 | 0.75 | 2900 |
CDL4-5 | 40 | 4 | 1.1 | 2900 |
CDL4-6 | 48 | 4 | 1.1 | 2900 |
CDL4-7 | 56 | 4 | 1.5 | 2900 |
CDL4-8 | 64 | 4 | 1.5 | 2900 |
CDL4-10 | 81 | 4 | 2.2 | 2900 |
CDL4-12 | 95 | 4 | 2.2 | 2900 |
CDL4-14 | 112 | 4 | 3 | 2900 |
CDL4-16 | 129 | 4 | 3 | 2900 |
CDL4-19 | 153 | 4 | 4 | 2900 |
CDL4-22 | 178 | 4 | 4 | 2900 |
CDL8-2/1 | 9 | 8 | 0.75 | 2900 |
CDL8-2 | 18 | 8 | 0.75 | 2900 |
CDL8-3 | 27 | 8 | 1.1 | 2900 |
CDL8-4 | 36 | 8 | 1.5 | 2900 |
CDL8-5 | 45 | 8 | 2.2 | 2900 |
CDL8-6 | 54 | 8 | 2.2 | 2900 |
CDL8-8 | 73 | 8 | 3.0 | 2900 |
CDL8-10 | 92 | 8 | 4.0 | 2900 |
CDL8-12 | 111 | 8 | 4.0 | 2900 |
CDL8-14 | 130 | 8 | 5.5 | 2900 |
CDL8-16 | 148 | 8 | 5.5 | 2900 |
CDL8-18 | 167 | 8 | 7.5 | 2900 |
CDL8-20 | 186 | 8 | 7.5 | 2900 |
CDL12-2 | 20 | 12 | 1.5 | 2900 |
CDL12-3 | 30 | 12 | 2.2 | 2900 |
CDL12-4 | 40 | 12 | 3 | 2900 |
CDL12-5 | 50 | 12 | 3 | 2900 |
CDL12-6 | 60 | 12 | 4 | 2900 |
CDL12-7 | 70 | 12 | 5.5 | 2900 |
CDL12-8 | 80 | 12 | 5.5 | 2900 |
CDL12-9 | 91 | 12 | 5.5 | 2900 |
CDL12-10 | 101 | 12 | 7.5 | 2900 |
CDL12-12 | 121 | 12 | 7.5 | 2900 |
CDL12-14 | 141 | 12 | 11 | 2900 |
CDL12-16 | 162 | 12 | 11 | 2900 |
CDL12-18 | 183 | 12 | 11 | 2900 |
CDL16-2 | 22 | 16 | 2.2 | 2900 |
CDL16-3 | 34 | 16 | 3.0 | 2900 |
CDL16-4 | 46 | 16 | 4.0 | 2900 |
CDL16-5 | 58 | 16 | 5.5 | 2900 |
CDL16-6 | 70 | 16 | 5.5 | 2900 |
CDL16-7 | 82 | 16 | 7.5 | 2900 |
CDL16-8 | 94 | 16 | 7.5 | 2900 |
CDL16-10 | 118 | 16 | 11 | 2900 |
CDL16-12 | 141 | 16 | 11 | 2900 |
CDL16-14 | 166 | 16 | 15 | 2900 |
CDL16-16 | 189 | 16 | 15 | 2900 |
CDL20-1 | 10 | 20 | 1.1 | 2900 |
CDL20-2 | 23 | 20 | 2.2 | 2900 |
CDL20-3 | 35 | 20 | 4.0 | 2900 |
CDL20-4 | 47 | 20 | 5.5 | 2900 |
CDL20-5 | 58 | 20 | 5.5 | 2900 |
CDL20-6 | 70 | 20 | 7.5 | 2900 |
CDL20-7 | 82 | 20 | 7.5 | 2900 |
CDL20-8 | 94 | 20 | 11 | 2900 |
CDL20-10 | 118 | 20 | 11 | 2900 |
CDL20-12 | 142 | 20 | 15 | 2900 |
CDL20-14 | 166 | 20 | 15 | 2900 |
CDL20-17 | 202 | 20 | 18.5 | 2900 |
CDL32-10-1 | 9 | 32 | 1.5 | 2900 |
CDL32-10 | 13 | 32 | 2.2 | 2900 |
CDL32-20-2 | 20 | 32 | 3.0 | 2900 |
CDL32-20 | 27 | 32 | 4.0 | 2900 |
CDL32-30-2 | 33 | 32 | 5.5 | 2900 |
CDL32-30 | 40 | 32 | 5.5 | 2900 |
CDL32-40-2 | 46 | 32 | 7.5 | 2900 |
CDL32-40 | 53 | 32 | 7.5 | 2900 |
CDL32-50-2 | 60 | 32 | 11 | 2900 |
CDL32-50 | 67 | 32 | 11 | 2900 |
CDL32-60-2 | 74 | 32 | 11 | 2900 |
CDL32-60 | 81 | 32 | 11 | 2900 |
CDL32-70-2 | 88 | 32 | 15 | 2900 |
CDL32-70 | 95 | 32 | 15 | 2900 |
CDL32-80-2 | 102 | 32 | 15 | 2900 |
CDL32-80 | 109 | 32 | 15 | 2900 |
CDL32-90-2 | 117 | 32 | 18.5 | 2900 |
CDL32-90 | 124 | 32 | 18.5 | 2900 |
CDL32-100-2 | 131 | 32 | 18.5 | 2900 |
CDL32-100 | 138 | 32 | 18.5 | 2900 |
CDL32-110-2 | 146 | 32 | 22 | 2900 |
CDL32-110 | 153 | 32 | 22 | 2900 |
CDL32-120-2 | 160 | 32 | 22 | 2900 |
CDL32-120 | 167 | 32 | 22 | 2900 |
CDL32-130-2 | 174 | 32 | 30 | 2900 |
CDL32-130 | 181 | 32 | 30 | 2900 |
CDL32-140-2 | 189 | 32 | 30 | 2900 |
CDL32-140 | 196 | 32 | 30 | 2900 |
CDL42-10-1 | 16 | 42 | 3.0 | 2900 |
CDL42-10 | 20 | 42 | 4.0 | 2900 |
CDL42-20-2 | 32 | 42 | 5.5 | 2900 |
CDL42-20 | 41 | 42 | 7.5 | 2900 |
CDL42-30-2 | 52 | 42 | 11 | 2900 |
CDL42-30 | 61 | 42 | 11 | 2900 |
CDL42-40-2 | 73 | 42 | 15 | 2900 |
CDL42-40 | 81 | 42 | 15 | 2900 |
CDL42-50-2 | 93 | 42 | 18.5 | 2900 |
CDL42-50 | 101 | 42 | 18.5 | 2900 |
CDL42-60-2 | 113 | 42 | 22 | 2900 |
CDL42-60 | 122 | 42 | 22 | 2900 |
CDL42-70-2 | 134 | 42 | 30 | 2900 |
CDL42-70 | 142 | 42 | 30 | 2900 |
CDL42-80-2 | 154 | 42 | 30 | 2900 |
CDL42-80 | 162 | 42 | 30 | 2900 |
CDL42-90-2 | 174 | 42 | 30 | 2900 |
CDL42-90 | 183 | 42 | 37 | 2900 |
CDL42-100-2 | 194 | 42 | 37 | 2900 |
CDL42-100 | 203 | 42 | 37 | 2900 |
CDL42-110-2 | 217 | 42 | 45 | 2900 |
CDL42-110 | 225 | 42 | 45 | 2900 |
CDL42-120-2 | 238 | 42 | 45 | 2900 |
CDL42-120 | 247 | 42 | 45 | 2900 |
CDL42-130-2 | 259 | 42 | 45 | 2900 |
CDL65-10-1 | 13 | 65 | 4.0 | 2900 |
CDL65-10 | 20 | 65 | 5.5 | 2900 |
CDL65-20-2 | 26 | 65 | 7.5 | 2900 |
CDL65-20-1 | 33 | 65 | 11 | 2900 |
CDL65-20 | 40 | 65 | 11 | 2900 |
CDL65-30-2 | 46 | 65 | 15 | 2900 |
CDL65-30-1 | 53 | 65 | 15 | 2900 |
CDL65-30 | 60 | 65 | 18.5 | 2900 |
CDL65-40-2 | 66 | 65 | 18.5 | 2900 |
CDL65-40-1 | 73 | 65 | 22 | 2900 |
CDL65-40 | 80 | 65 | 22 | 2900 |
CDL65-50-2 | 88 | 65 | 30 | 2900 |
CDL65-50-1 | 95 | 65 | 30 | 2900 |
CDL65-50 | 102 | 65 | 30 | 2900 |
CDL65-60-2 | 110 | 65 | 30 | 2900 |
CDL65-60-1 | 117 | 65 | 37 | 2900 |
CDL65-60 | 124 | 65 | 37 | 2900 |
CDL65-70-2 | 132 | 65 | 37 | 2900 |
CDL65-70-1 | 139 | 65 | 37 | 2900 |
CDL65-70 | 146 | 65 | 45 | 2900 |
CDL65-80-2 | 154 | 65 | 45 | 2900 |
CDL65-80-1 | 161 | 65 | 45 | 2900 |
CDL85-10-1 | 14 | 85 | 5.5 | 2900 |
CDL85-10 | 20 | 85 | 7.5 | 2900 |
CDL85-20-2 | 30 | 85 | 11 | 2900 |
CDL85-20 | 41 | 85 | 15 | 2900 |
CDL85-30-2 | 52 | 85 | 18.5 | 2900 |
CDL85-30 | 64 | 85 | 22 | 2900 |
CDL85-40-2 | 75 | 85 | 30 | 2900 |
CDL85-40 | 86 | 85 | 30 | 2900 |
CDL85-50-2 | 98 | 85 | 37 | 2900 |
CDL85-50 | 110 | 85 | 37 | 2900 |
CDL85-60-2 | 122 | 85 | 45 | 2900 |
CDL85-60 | 134 | 85 | 45 | 2900 |
CDL120-10 | 18.5 | 120 | 11 | 2950 |
CDL120-20-1 | 34.5 | 120 | 18.5 | 2950 |
CDL120-20 | 40 | 120 | 22 | 2950 |
CDL120-30 | 61 | 120 | 30 | 2950 |
CDL120-40-1 | 76 | 120 | 37 | 2950 |
CDL120-50-1 | 97 | 120 | 45 | 2950 |
CDL120-60-1 | 118 | 120 | 55 | 2950 |
CDL120-70 | 145 | 120 | 75 | 2950 |
CDL150-10-1 | 12.5 | 150 | 11 | 2950 |
CDL150-10 | 18.5 | 150 | 15 | 2950 |
CDL150-20-1 | 35 | 150 | 22 | 2950 |
CDL150-30-2 | 49 | 150 | 30 | 2950 |
CDL150-30 | 63 | 150 | 37 | 2950 |
CDL150-40-1 | 77 | 150 | 45 | 2950 |
CDL150-50-2 | 92 | 150 | 55 | 2950 |
CDL150-60 | 130 | 150 | 75 | 2950 |
